Externe BLDC Motor DF45

Nanotec Externe BLDC Motor DF45

Externe BLDC Motor DF45

Platte externe rotormotor

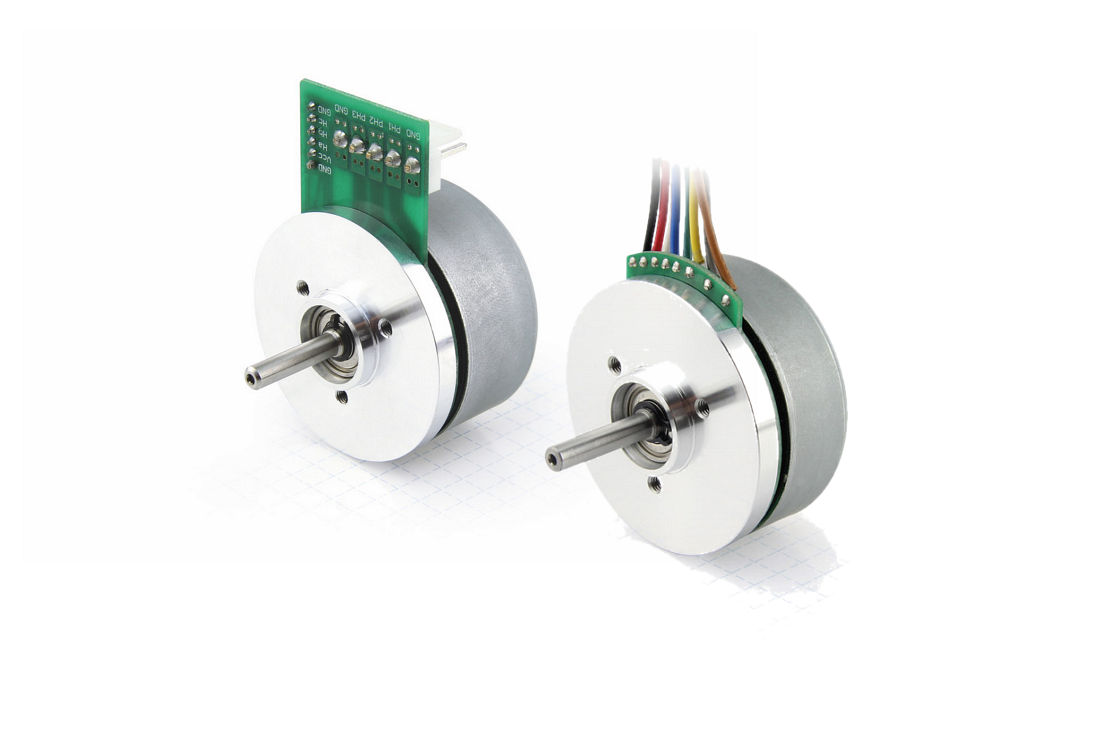

Platte BLDC-motor met een diameter van 45 mm en een nominaal vermogen van 30 – 65 W. Beschikbaar met geïntegreerde connector of verbindingsdraden.

Op aanvraag ook met Flex-PCB.

  • Nominale snelheid tot 5.260 tpm
  • 24 V nominale spanning
  • 16-polig ontwerp
  • Soepele en stabiele werking bij lage snelheden

Voor hogere koppels bieden wij bijpassende versnellingsbakken. Vooral de combinatie van de DF45 met de GP42 high-koppel planetaire versnellingsbak resulteert in een compacte en krachtige aandrijfeenheid die geschikt is voor een breed scala aan toepassingen.

Grootte42.8 mm
Nominaal vermogen30 W – 65 W
Nominale spanning24 V
Nominale snelheid4840 rpm – 5260 rpm

PIEKSTROOM4.8 A

GROOTTE42.8 mm
LENGTE “A”18 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN30 W
NOMINALE SNELHEID5000 RPM
NOMINALE STROOM1.58 A
NOMINAAL KOPPEL5 Ncm
GROOTTE42.8 mm
LENGTE “A”18 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN30 W
NOMINALE SNELHEID5000 RPM
NOMINALE STROOM1.58 A
PIEKSTROOM4.8 A
NOMINAAL KOPPEL5 Ncm
GROOTTE42.8 mm
LENGTE “A”21.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN50 W
NOMINALE SNELHEID5260 RPM
NOMINALE STROOM2.36 A
PIEKSTROOM7 A
NOMINAAL KOPPEL8.4 Ncm
GROOTTE42.8 mm
LENGTE “A”21.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN50 W
NOMINALE SNELHEID5260 RPM
NOMINALE STROOM2.36 A
PIEKSTROOM7 A
NOMINAAL KOPPEL8.4 Ncm
GROOTTE42.8 mm
LENGTE “A”27 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN65 W
NOMINALE SNELHEID4840 RPM
NOMINALE STROOM3.26 A
PIEKSTROOM9.5 A
NOMINAAL KOPPEL13 Ncm
GROOTTE42.8 mm
LENGTE “A”27 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN65 W
NOMINALE SNELHEID4840 RPM
NOMINALE STROOM3.26 A
PIEKSTROOM9.5 A
NOMINAAL KOPPEL13 Ncm
