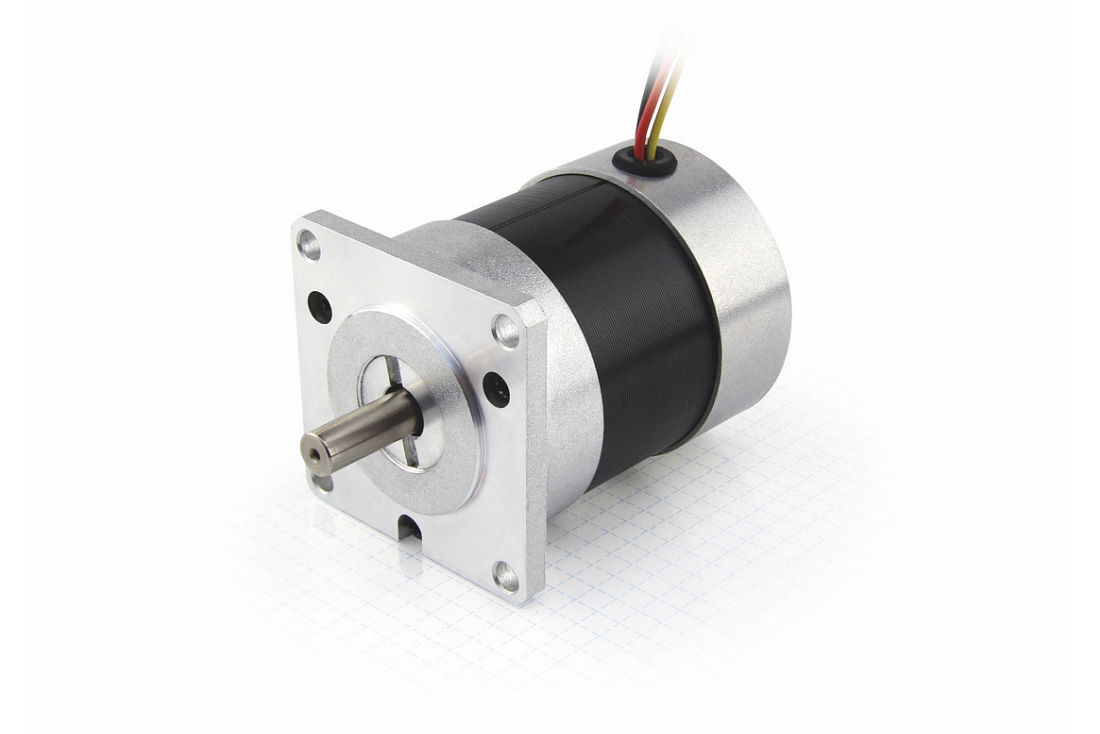

Interne BLDC Motor DB59

Nanotec Interne BLDC Motor DB59

Interne BLDC Motor DB59

Hoog rendement

Hoog rendement en stille loopeigenschappen; verkrijgbaar in twee uitvoeringen. Met een vermogen van 84 W tot 220 W (afhankelijk van de versie) is de DB59 een van de krachtigste BLDC-motoren van deze omvang.

Voor hogere koppels en een groter prestatiebereik bieden wij planetaire versnellingsbakken met een identiek

Grootte56 mm
Nema23
Nominaal vermogen84 W – 220 W
Nominale spanning24 V – 48 V
Nominale snelheid3500 rpm

De volgende varianten zijn beschikbaar in rond of hoekig ontwerp:

  • Motor met één aseinde en Hall-sensoren (DB59 … -A)
  • Motor met twee aseinden en encoder (DB59 … -B)
  • Motor met twee aseinden, encoder en rem (DB59 … -B3)
NEMA23
GROOTTE56 mm
LENGTE “A”53.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN84 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM5 A
PIEKSTROOM15 A
NOMINAAL KOPPEL23 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”68.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN135 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM8 A
PIEKSTROOM24 A
NOMINAAL KOPPEL37 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”73.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN172 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM9.4 A
PIEKSTROOM28 A
NOMINAAL KOPPEL47 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”93.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN220 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM13.6 A
PIEKSTROOM40 A
NOMINAAL KOPPEL60 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”53.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN84 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM5 A
PIEKSTROOM15 A
NOMINAAL KOPPEL23 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”68.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN135 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM8 A
PIEKSTROOM24 A
NOMINAAL KOPPEL37 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”73.6 mm
NOMINALE SPANNING24 V
NOMINAAL VERMOGEN172 W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM9.4 A
PIEKSTROOM28 A
NOMINAAL KOPPEL47 Ncm
NEMA 23
GROOTTE 56 mm
LENGTE “A” 93.6 mm
NOMINALE SPANNING 24 V
NOMINAAL VERMOGEN 220  W
NOMINALE SNELHEID 3500 RPM
NOMINALE STROOM 13.6 A
PIEKSTROOM 40 A
NOMINAAL KOPPEL 60 Ncm
NEMA23
GROOTTE56 mm
LENGTE “A”73.6 mm
NOMINALE SPANNING48 V
NOMINAAL VERMOGEN172  W
NOMINALE SNELHEID3500 RPM
NOMINALE STROOM5.33 A
PIEKSTROOM16 A
NOMINAAL KOPPEL47 Ncm
NEMA 23
GROOTTE 56 mm
LENGTE “A” 93.6 mm
NOMINALE SPANNING 48 V
NOMINAAL VERMOGEN 220 W
NOMINALE SNELHEID 3500 RPM
NOMINALE STROOM 6 A
PIEKSTROOM 18 A
NOMINAAL KOPPEL 47 Ncm
