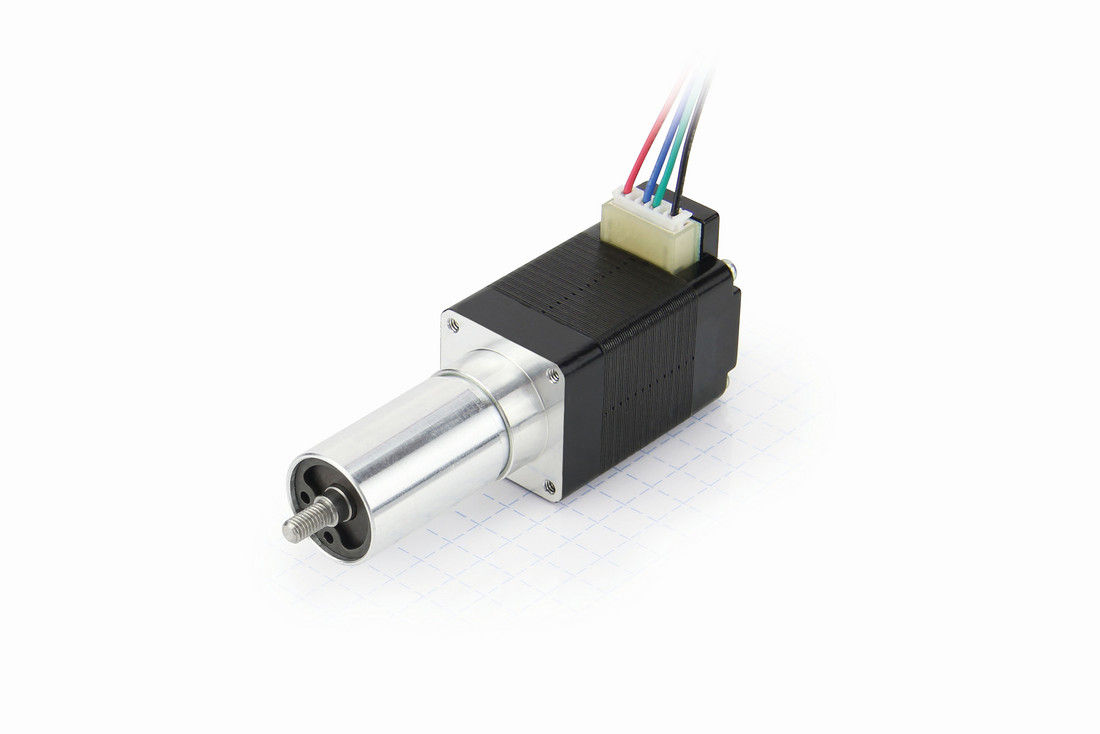

Hybride Lineaire Motor LGA20

Captieve lineaire actuator

Zeer compacte lineaire actuator in maat NEMA 8 (20 mm) met extreem hoge positioneringssnelheid, korte positioneringstijd en hoge stuwkracht en trekkracht. Deze lineaire actuator heeft een beweegbaar polygoonprofiel en maakt zeer nauwkeurige invoer mogelijk zonder extra mechanische componenten dankzij de geïntegreerde lineaire geleiding.

Kenmerken

De in de datasheets vermelde kracht- en uitgangsvermogens zijn gebaseerd op een duty cycle van ca. 10% tot 20% en moet worden verlaagd voor hogere waarden
Verplaatsen tegen vaste eindstops moet worden vermeden

LGA201S06-A-TDBA-019

NEMA	8
KRACHT	46 N
SNELHEID	40 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	1 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	62.15 mm
SLAGLENGETE “X”	19.05 mm

Datasheet

.STP

LGA201S06-B-TDBA-019

NEMA	8
KRACHT	46 N
SNELHEID	40 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	1 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	62.15 mm
SLAGLENGETE “X”	19.05 mm

Datasheet

.STP

LGA201S06-A-TDBA-038

NEMA	8
KRACHT	46 N
SNELHEID	40 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	1 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	81.2 mm
SLAGLENGETE “X”	38.1 mm

Datasheet

.STP

LGA201S06-B-TDBA-038

NEMA	8
KRACHT	46 N
SNELHEID	40 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	1 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	81.2 mm
SLAGLENGETE “X”	38.1 mm

Datasheet

.STP

LGA201S06-A-UECB-019

NEMA	8
KRACHT	33.7 N
SNELHEID	60 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	2 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	62.15 mm
SLAGLENGETE “X”	19.05 mm

Datasheet

.STP

LGA201S06-B-UECB-019

NEMA	8
KRACHT	33.7 N
SNELHEID	60 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	2 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	62.15 mm
SLAGLENGETE “X”	19.05 mm

Datasheet

.STP

LGA201S06-A-UECB-038

NEMA	8
KRACHT	33.7 N
SNELHEID	60 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	2 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	33 mm
SLAGLENGETE “X”	38.1 mm

Datasheet

.STP

LGA201S06-B-UECB-038

NEMA	8
KRACHT	33.7 N
SNELHEID	60 mm/s
DRAAD DIAMETER	3.5 mm
DRAADLOOD	2 mm
AMPERAGE PER WIKKELING	0.6 A
LENGTE “A”	33 mm
SLAGLENGETE “X”	38.1 mm

Datasheet

.STP
