SMCI / SMCP Series
De controllers van de SMCI / SMCP-series hebben een RS485- en / of CANopen-interface en kunnen snel en eenvoudig worden geparametreerd met behulp van de gratis NanoPro- of NanoCAN-software. De hellingsgenerator is geïntegreerd in de motorregelaar en maakt naast trapezium- en sinusvormige hellingen het mogelijk om de acceleratiehelling en deceleratiehelling afzonderlijk in te stellen. Deze motorcontrollers kunnen ook worden gebruikt met stappenmotoren met encoder, zodat de stappenmotor in een gesloten lusmodus kan worden gebruikt als een borstelloze gelijkstroommotor.

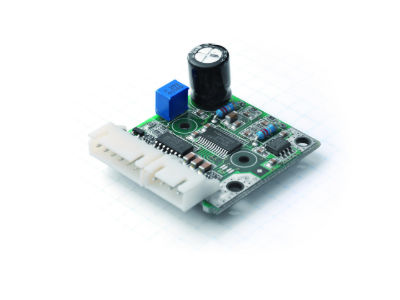

SMC11 | Compacte Microstep-Controller
Uiterst compacte microstep-controller voor stappenmotoren met tot 1,4 A fasestroom. Afmeting bord: 36 x 36 mm. Geschikt voor open-lus-bediening en voor besturing via klok / richting. Voor grotere series kan het bord rechtstreeks op de aangepaste versies van de ST4118- en ST4209-motoren worden gemonteerd door middel van twee boorgaten.
Let op:niet alle stappenmotoren of lineaire aandrijvingen zijn PIN-compatibel met de SMC11-controller.
SMC11-1
| WERKSPANNING | 12 VDC – 35 VDC |
| NOMINALE STROOM (RMS) | 1.4 A |
| PIEK STROOM (RMS) | 2.5 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |
SMC11-2
| WERKSPANNING | 12 VDC – 35 VDC |
| NOMINALE STROOM (RMS) | 1.4 A |
| PIEK STROOM (RMS) | 2.5 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |

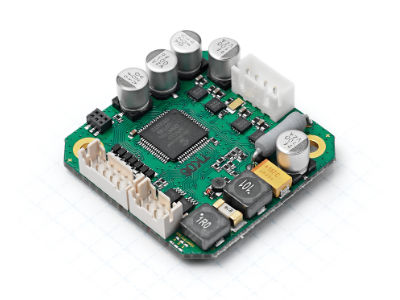

SMCI12 | Stappenmotor controller
Regelaar voor stappenmotoren met softwarematige dspDrive®-stroomregelaar voor optimale bedrijfsprestaties bij alle snelheden. Geschikt voor open-lus bediening en voor bediening via klok / richting
SMCI12
| WERKSPANNING | 12 VDC – 24 VDC |
| NOMINALE STROOM (RMS) | 1.8 A |
| PIEK STROOM (RMS) | 2.7 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |

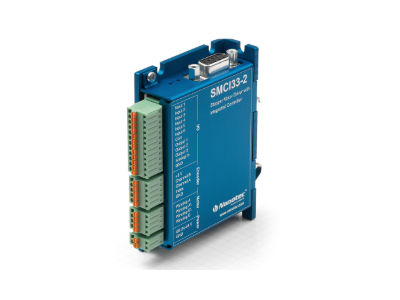

SMCI33 | Stappenmotor Controller met gesloten lus
Compacte positioneringsregelaar met gesloten lus voor stappenmotoren. Afmeting behuizing: 90 x 60 x 22 mm. Gecontroleerd via RS485 of CANopen. Zes optocoupler-ingangen voor 5 tot 24 V. Uitermate geschikt voor industriële toepassingen en schakelkasten.
Let op: Bij het aansluiten van een aangesloten laptop met deze controller via USB, moet een USB-isolator worden gebruikt om schade aan de controller te voorkomen. De USB-isolator is niet vereist bij gebruik van batterijvoeding.
In afwijking van de handleiding kan een voedingsspanning van 12-48 V worden gebruikt.
De montagerailclip is bij de levering inbegrepen. Voor nieuwe ontwerpen raden we de C5-E controllers aan.
SMCI33-1 | USB, IO (klokrichting; analoog)
| WERKSPANNING | 12 VDC – 48 VDC |
| NOMINALE STROOM (RMS) | 2 A |
| PIEK STROOM (RMS) | 3 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |
SMCI33-2 | RS485
| WERKSPANNING | 12 VDC – 48 VDC |
| NOMINALE STROOM (RMS) | 2 A |
| PIEK STROOM (RMS) | 3 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |

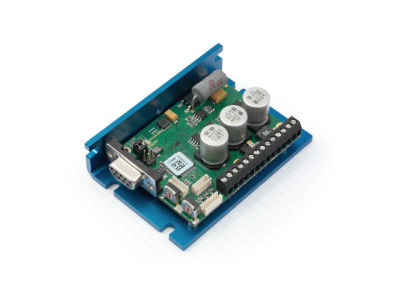

SMCI36 | Stappen- en BLDC-motorcontroller
Compacte en krachtige open controller voor BLDC- en stappenmotoren. Vrijwel ruis- en resonantievrije motorwerking in zowel open als gesloten lusmodus dankzij dspDrive®. De L-variant heeft een nominale stroom van 2,2 A om een betere stroomresolutie te bereiken in closed-loop en microstep-modus met kleine motoren. RS485- of CANopen-interface, dus geschikt voor een breed scala aan toepassingen.
Let op: Bij het aansluiten van een aangesloten laptop met deze controller via USB, moet een USB-isolator worden gebruikt om schade aan de controller te voorkomen. De USB-isolator is niet vereist bij gebruik van batterijvoeding.
De montagerailclip is bij de levering inbegrepen.
Voor nieuwe ontwerpen raden we de C5-E controllers aan.Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
SMCI136 | RS485
| WERKSPANNING | 12 VDC – 72 VDC |
| NOMINALE STROOM (RMS) | 2,2 A |
| PIEK STROOM (RMS) | 6 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |
SMCI36-L | RS485
| WERKSPANNING | 12 VDC – 48 VDC |
| NOMINALE STROOM (RMS) | 3.3 A |
| PIEK STROOM (RMS) | 9 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |

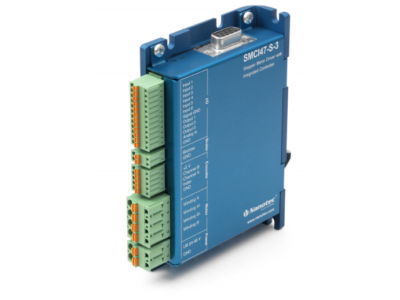

SMCI47-S | Stappenmotor Controller met gesloten lus
Gesloten regelkring voor stappenmotoren. Gecontroleerd via RS485 of CANopen. Zes optocoupler-ingangen voor 5 tot 24 V. Uitermate geschikt voor industriële toepassingen en schakelkasten.
Let op: de montagerailclip is bij de levering inbegrepen.
Voor nieuwe ontwerpen raden we de C5-E controllers aan.
SMCI47-S | RS485
| WERKSPANNING | 24 VDC – 48 VDC |
| NOMINALE STROOM (RMS) | 7 A |
| PIEK STROOM (RMS) | 10.5 A |
| AANSLUITENDE MOTOR(EN) | Stappenmotoren |
