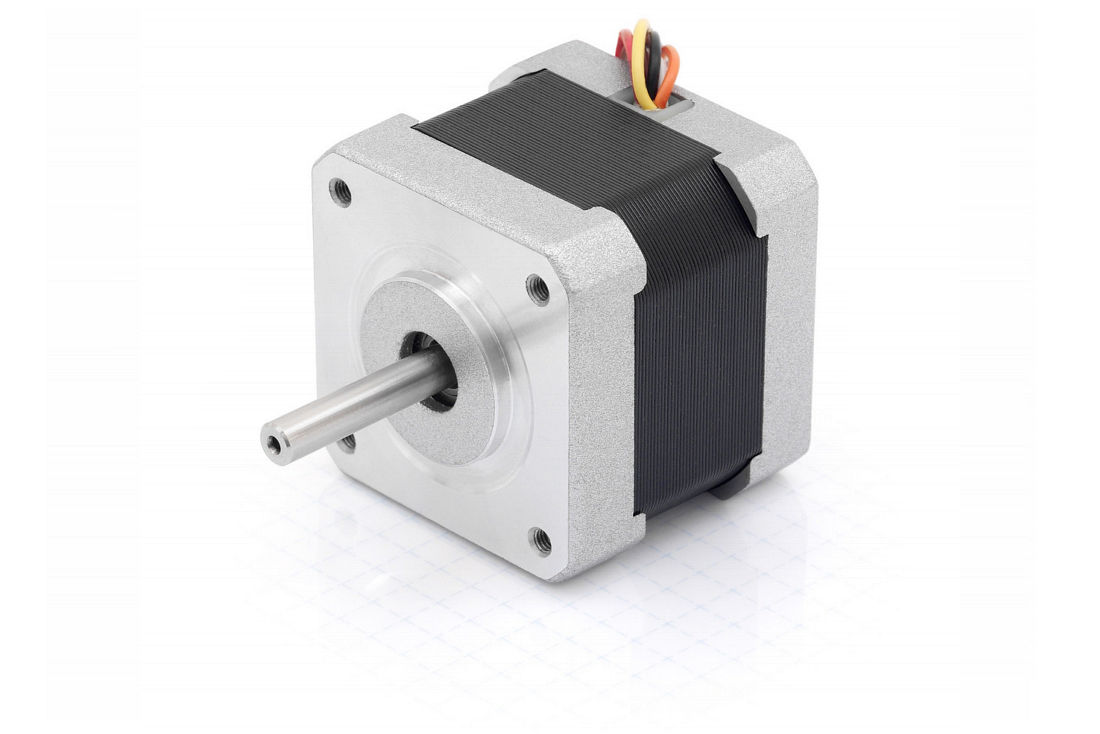

Hybride Stappenmotor ST4118

NEMA 17

De Nanotec Hybride Stappenmotor | ST4118 met hoog koppel in maat NEMA 17 (42 mm) met een traphoek van 1,8 ° (volledige stap) voor een groot aantal mogelijke toepassingen.

Verkrijgbaar in verschillende lengtes en versies.

Technische kenmerken

Grootte	42 mm
Nema	17
Koppel	9 Ncm – 80 Ncm
Amperage per wikkeling	0.22 A – 3 A
Lengte “A”	26 mm – 60 mm

ST4118X0404-A

NEMA	17
GROOTTE	42 mm
KOPPEL	17 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.4 A
LENGTE “A”	26 mm

Datasheet

.STP

ST4118X0404-B

NEMA	17
GROOTTE	42 mm
KOPPEL	17 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.4 A
LENGTE “A”	26 mm

Datasheet

.STP

ST4118X1404-A

NEMA	17
GROOTTE	42 mm
KOPPEL	9 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	26 mm

Datasheet

.STP

ST4118X1404-B

NEMA	17
GROOTTE	42 mm
KOPPEL	9 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	26 mm

Datasheet

.STP

ST4118S0206-A

NEMA	17
GROOTTE	42 mm
KOPPEL	21.21 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.16 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S0206-B

NEMA	17
GROOTTE	42 mm
KOPPEL	21.21 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.16 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S0406-A

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.25 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S0406-B

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.25 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S0706-A

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S0706-B

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S1006-A

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S1006-B

NEMA	17
GROOTTE	42 mm
KOPPEL	22.63 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S1404-A

NEMA	17
GROOTTE	42 mm
KOPPEL	20 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118S1404-B

NEMA	17
GROOTTE	42 mm
KOPPEL	20 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	30.5 mm

Datasheet

.STP

ST4118M0406-A

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.28 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M0406-B

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.28 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M0706-A

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M0706-B

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.49 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M0906-A

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.64 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M0906-B

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.64 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1206-A

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.85 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1206-B

NEMA	17
GROOTTE	42 mm
KOPPEL	39.6 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.85 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1404-A

NEMA	17
GROOTTE	42 mm
KOPPEL	24 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1404-B

NEMA	17
GROOTTE	42 mm
KOPPEL	24 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.4 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1804-A

NEMA	17
GROOTTE	42 mm
KOPPEL	28 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118M1804-B

NEMA	17
GROOTTE	42 mm
KOPPEL	28 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	38 mm

Datasheet

.STP

ST4118L0804-A

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.8 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L0804-B

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.8 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L1206-A

NEMA	17
GROOTTE	42 mm
KOPPEL	49.5 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.85 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L1206-B

NEMA	17
GROOTTE	42 mm
KOPPEL	49.5 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	0.85 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L1804-A

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L1804-B

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L3004-A

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	3 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118L3004-B

NEMA	17
GROOTTE	42 mm
KOPPEL	50 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	3 A
LENGTE “A”	48.5 mm

Datasheet

.STP

ST4118D1804-A

NEMA	17
GROOTTE	42 mm
KOPPEL	80 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	60 mm

Datasheet

.STP

ST4118D1804-B

NEMA	17
GROOTTE	42 mm
KOPPEL	80 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	60 mm

Datasheet

.STP

ST4118D3004-A

NEMA	17
GROOTTE	42 mm
KOPPEL	80 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	60 mm

Datasheet

.STP

ST4118D3004-B

NEMA	17
GROOTTE	42 mm
KOPPEL	80 Ncm
RESOLUTIE	1.8 °/step
AMPERAGE PER WIKKELING	1.8 A
LENGTE “A”	60 mm

Datasheet

.STP
