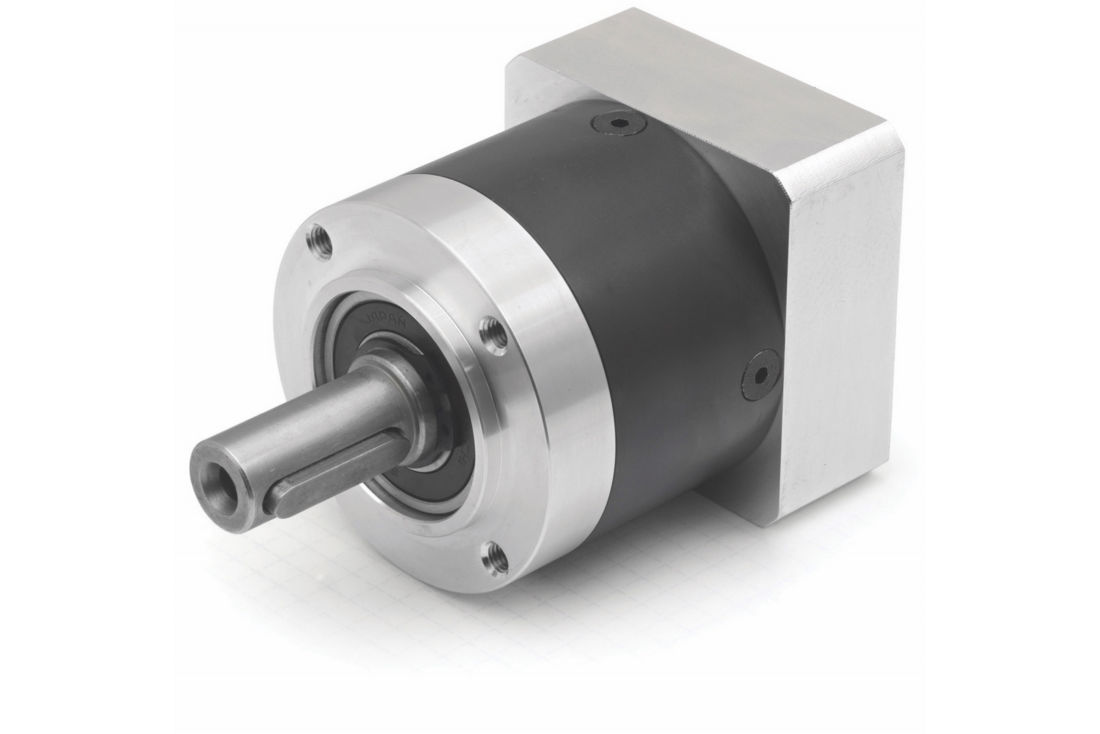

Planetaire Reductor GPLE60

Afzonderlijk verkrijgbaar

Vertragingskasten voor NEMA 23 (56 mm), NEMA 24 (60 mm) en NEMA 34 (86 mm) motoren en motoren met een flensmaat van 80 mm.

De GPLE60-vertragingskasten zijn afzonderlijk verkrijgbaar voor montage door de klant. De installatie-instructies zijn hieronder te vinden onder “Installatie handleiding GPLE”.

De afstandshuls MK-DH-8-11 moet ook worden besteld als deze vertragingskast wordt bevestigd aan motoren met een as van 8 mm.

GPLE60-1S-3

NEMA	23,24
REDUCTIE VERHOUDING	10
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	98%
LENGTE “A”	71 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-3-F87

NEMA	34
REDUCTIE VERHOUDING	3
NOMINAAL KOPPEL	28 Nm
MAX. UITGANGSKOPPEL	45 Nm
RENDEMENT	98%
LENGTE “A”	86 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-4

NEMA	34
REDUCTIE VERHOUDING	4
NOMINAAL KOPPEL	38 Nm
MAX. UITGANGSKOPPEL	61 Nm
RENDEMENT	98%
LENGTE “A”	71 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-4-F87

NEMA	34
REDUCTIE VERHOUDING	4
NOMINAAL KOPPEL	38 Nm
MAX. UITGANGSKOPPEL	61 Nm
RENDEMENT	98%
LENGTE “A”	86 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-5

NEMA	23,24
REDUCTIE VERHOUDING	5
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	98%
LENGTE “A”	71 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-5-F87

NEMA	34
REDUCTIE VERHOUDING	5
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	98%
LENGTE “A”	86 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-8

NEMA	23,24
REDUCTIE VERHOUDING	8
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	97%
LENGTE “A”	71 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-8-F87

NEMA	34
REDUCTIE VERHOUDING	8
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	97%
LENGTE “A”	86 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-10

NEMA	23,24
REDUCTIE VERHOUDING	10
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	96%
LENGTE “A”	71 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-10-F80

NEMA	34
REDUCTIE VERHOUDING	10
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	96%
LENGTE “A”	88 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-1S-10-F87

NEMA	34
REDUCTIE VERHOUDING	10
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	96%
LENGTE “A”	88 mm
MAX. TERUGSLAG	10 ´ (arc minutes)

GPLE60-2s-9

NEMA	23,24
REDUCTIE VERHOUDING	9
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	97%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-9-F87

NEMA	34
REDUCTIE VERHOUDING	9
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	97%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-12

NEMA	23,24
REDUCTIE VERHOUDING	12
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-12-F87

NEMA	23,24
REDUCTIE VERHOUDING	12
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-15

NEMA	23,24
REDUCTIE VERHOUDING	15
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-15-F87

NEMA	34
REDUCTIE VERHOUDING	15
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-16

NEMA	23,24
REDUCTIE VERHOUDING	16
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-16-F87

NEMA	34
REDUCTIE VERHOUDING	16
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	956
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-20

NEMA	23,24
REDUCTIE VERHOUDING	20
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-20-F87

NEMA	34
REDUCTIE VERHOUDING	20
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	96%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-25

NEMA	23,24
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	95%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-25-F80

NEMA	80 mm
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	95%
LENGTE “A”	100.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-25-F60-1

NEMA	60 mm
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	95%
LENGTE “A”	90.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-25-F80-1

NEMA	80 mm
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	95%
LENGTE “A”	96 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-25-F87

NEMA	34
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	95%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-32

NEMA	23,24
REDUCTIE VERHOUDING	32
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	95%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-1s-32-F87

NEMA	34
REDUCTIE VERHOUDING	32
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	95%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-1s-40

NEMA	23,24
REDUCTIE VERHOUDING	40
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	94%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-40-F87

NEMA	34
REDUCTIE VERHOUDING	40
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	94%
LENGTE “A”	98,5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-64

NEMA	23,24
REDUCTIE VERHOUDING	64
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	87%
LENGTE “A”	83.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-2s-64-F87

NEMA	34
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	87%
LENGTE “A”	98.5 mm
MAX. TERUGSLAG	12 ´ (arc minutes)

GPLE60-3s-60

NEMA	23,24
REDUCTIE VERHOUDING	60
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	92%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

GPLE60-3s-60-F87

NEMA	34
REDUCTIE VERHOUDING	60
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	92%
LENGTE “A”	111 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

GPLE60-3s-80

NEMA	34
REDUCTIE VERHOUDING	80
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	91%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)

GPLE60-3s-80-F87

NEMA	34
REDUCTIE VERHOUDING	80
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	91%
LENGTE “A”	111 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

GPLE60-3s-100

NEMA	23,24
REDUCTIE VERHOUDING	100
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	89%
LENGTE “A”	96 mm
MAX. SPELING	15 ´ (arc minutes)

GPLE60-3s-120

NEMA	23,24
REDUCTIE VERHOUDING	120
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	88%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

GPLE60-3s-160

NEMA	34
REDUCTIE VERHOUDING	160
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	86%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)

GPLE60-3s-200

NEMA	34
REDUCTIE VERHOUDING	200
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	83%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)

GPLE60-3s-256

NEMA	34
REDUCTIE VERHOUDING	256
NOMINAAL KOPPEL	44 Nm
MAX. UITGANGSKOPPEL	70 Nm
RENDEMENT	81%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)

GPLE60-3s-320

NEMA	34
REDUCTIE VERHOUDING	320
NOMINAAL KOPPEL	40 Nm
MAX. UITGANGSKOPPEL	64 Nm
RENDEMENT	77%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)

GPLE60-3s-512

NEMA	34
REDUCTIE VERHOUDING	512
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	51%
LENGTE “A”	96 mm
MAX. TERUGSLAG	15´ (arc minutes)
