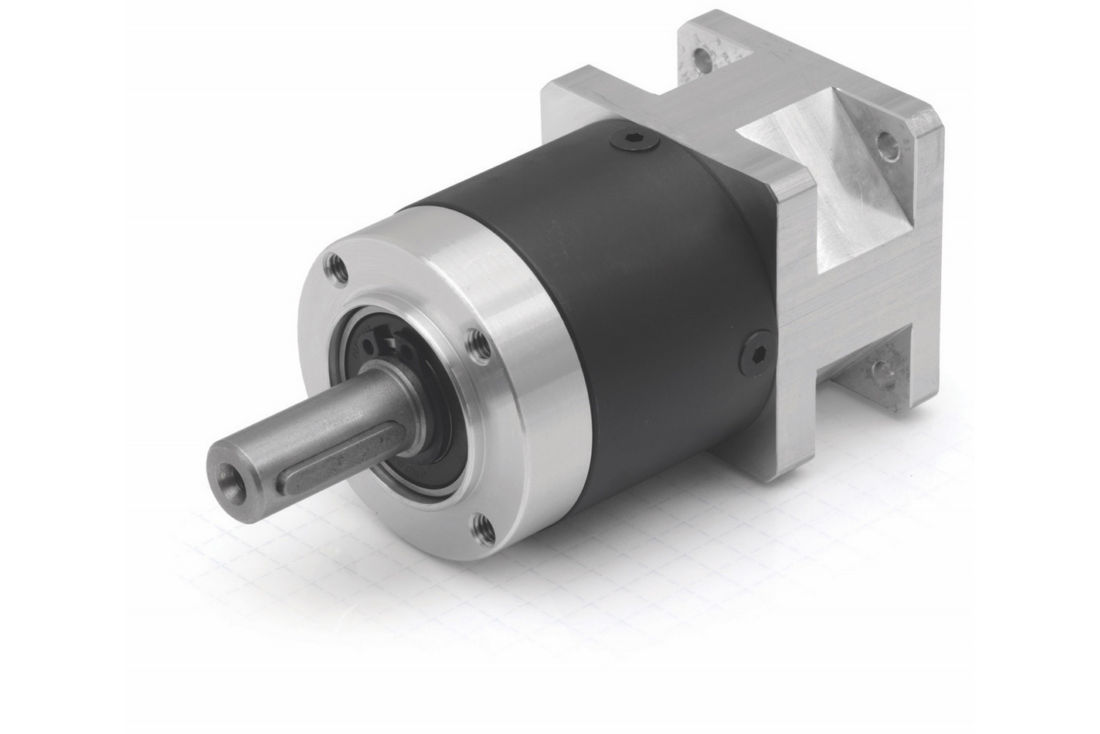

Planetaire Reductor GPLE40

Afzonderlijk verkrijgbaar

Vertragingskasten voor NEMA 17 (42 mm), NEMA 23 (56 mm) en NEMA 24 (60 mm) motoren.

De Planetaire Reductor GPLE40 is afzonderlijk verkrijgbaar voor montage door de klant. De installatie-instructies zijn hieronder te vinden onder “Installatie handleiding GPLE”.

De afstandshuls MK-DH-6,35-8-GPLE40 moet ook worden besteld als de Planetaire Reductor GPLE40 wordt bevestigd aan motoren met een as van 6,35 mm.

GPLE40-1S-3

NEMA	17
REDUCTIE VERHOUDING	3
NOMINAAL KOPPEL	11 Nm
MAX. UITGANGSKOPPEL	17.5 Nm
RENDEMENT	97%
LENGTE “A”	66.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-3-F56

NEMA	24
REDUCTIE VERHOUDING	3
NOMINAAL KOPPEL	11 Nm
MAX. UITGANGSKOPPEL	17.5 Nm
RENDEMENT	97%
LENGTE “A”	63.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-4

NEMA	17
REDUCTIE VERHOUDING	4
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	97%
LENGTE “A”	66.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-4-F65

NEMA	23, 24
REDUCTIE VERHOUDING	4
NOMINAAL KOPPEL	15 Nm
MAX. UITGANGSKOPPEL	24 Nm
RENDEMENT	97%
LENGTE “A”	63.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-5

NEMA	17
REDUCTIE VERHOUDING	5
NOMINAAL KOPPEL	14 Nm
MAX. UITGANGSKOPPEL	22 Nm
RENDEMENT	97%
LENGTE “A”	63.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-5-OFR

NEMA	17
REDUCTIE VERHOUDING	5
NOMINAAL KOPPEL	14 Nm
MAX. UITGANGSKOPPEL	22 Nm
RENDEMENT	97%
LENGTE “A”	50 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-5-F56

NEMA	23, 24
REDUCTIE VERHOUDING	5
NOMINAAL KOPPEL	14 Nm
MAX. UITGANGSKOPPEL	22 Nm
RENDEMENT	97%
LENGTE “A”	63.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-8

NEMA	17
REDUCTIE VERHOUDING	8
NOMINAAL KOPPEL	6 Nm
MAX. UITGANGSKOPPEL	10 Nm
RENDEMENT	97%
LENGTE “A”	66.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-8-F56

NEMA	23, 24
REDUCTIE VERHOUDING	8
NOMINAAL KOPPEL	6 Nm
MAX. UITGANGSKOPPEL	10 Nm
RENDEMENT	97%
LENGTE “A”	63.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-1S-10

NEMA	17
REDUCTIE VERHOUDING	10
NOMINAAL KOPPEL	5 Nm
MAX. UITGANGSKOPPEL	8 Nm
RENDEMENT	97%
LENGTE “A”	66.5 mm
MAX. TERUGSLAG	15 ´ (arc minutes)

.STP

GPLE40-2S-9

NEMA	17
REDUCTIE VERHOUDING	9
NOMINAAL KOPPEL	16.5 Nm
MAX. UITGANGSKOPPEL	26 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-9-F56

NEMA	23, 24
REDUCTIE VERHOUDING	9
NOMINAAL KOPPEL	16.5 Nm
MAX. UITGANGSKOPPEL	26 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-12

NEMA	17
REDUCTIE VERHOUDING	12
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-12-F56

NEMA	23, 24
REDUCTIE VERHOUDING	12
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-15

NEMA	17
REDUCTIE VERHOUDING	15
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-15-F56

NEMA	23, 24
REDUCTIE VERHOUDING	15
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-16

NEMA	17
REDUCTIE VERHOUDING	16
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-16-F56

NEMA	23, 24
REDUCTIE VERHOUDING	16
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-20

NEMA	17
REDUCTIE VERHOUDING	20
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-20-F56

NEMA	23, 24
REDUCTIE VERHOUDING	20
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-20-F56

NEMA	23, 24
REDUCTIE VERHOUDING	20
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-25

NEMA	17
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-25-OFR

NEMA	17
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	63 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-25-F65

NEMA	23, 24
REDUCTIE VERHOUDING	25
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-32

NEMA	17
REDUCTIE VERHOUDING	32
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-32-F56

NEMA	23, 24
REDUCTIE VERHOUDING	32
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-40

NEMA	17
REDUCTIE VERHOUDING	40
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-40-F56

NEMA	23, 24
REDUCTIE VERHOUDING	40
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-64

NEMA	17
REDUCTIE VERHOUDING	64
NOMINAAL KOPPEL	7.5 Nm
MAX. UITGANGSKOPPEL	12 Nm
RENDEMENT	95%
LENGTE “A”	79.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-2S-64-F56

NEMA	23, 24
REDUCTIE VERHOUDING	64
NOMINAAL KOPPEL	7.5 Nm
MAX. UITGANGSKOPPEL	12 Nm
RENDEMENT	95%
LENGTE “A”	76.5 mm
MAX. TERUGSLAG	19 ´ (arc minutes)

.STP

GPLE40-3S-60

NEMA	17
REDUCTIE VERHOUDING	60
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-60-F56

NEMA	23, 24
REDUCTIE VERHOUDING	60
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-80

NEMA	17
REDUCTIE VERHOUDING	80
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-80-F56

NEMA	23, 24
REDUCTIE VERHOUDING	80
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-100

NEMA	17
REDUCTIE VERHOUDING	100
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-100-F56

NEMA	23, 24
REDUCTIE VERHOUDING	100
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-120

NEMA	17
REDUCTIE VERHOUDING	120
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-120-F56

NEMA	23, 24
REDUCTIE VERHOUDING	120
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-160

NEMA	17
REDUCTIE VERHOUDING	160
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-160-F56

NEMA	23, 24
REDUCTIE VERHOUDING	160
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-200

NEMA	17
REDUCTIE VERHOUDING	200
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-200-F56

NEMA	23, 24
REDUCTIE VERHOUDING	200
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-256

NEMA	17
REDUCTIE VERHOUDING	256
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-256-F56

NEMA	23, 24
REDUCTIE VERHOUDING	256
NOMINAAL KOPPEL	20 Nm
MAX. UITGANGSKOPPEL	32 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-320

NEMA	17
REDUCTIE VERHOUDING	320
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-320-F56

NEMA	23, 24
REDUCTIE VERHOUDING	320
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-320-F56

NEMA	23, 24
REDUCTIE VERHOUDING	320
NOMINAAL KOPPEL	18 Nm
MAX. UITGANGSKOPPEL	29 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-512

NEMA	17
REDUCTIE VERHOUDING	512
NOMINAAL KOPPEL	7,5 Nm
MAX. UITGANGSKOPPEL	12 Nm
RENDEMENT	91%
LENGTE “A”	92 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP

GPLE40-3S-512-F56

NEMA	23, 24
REDUCTIE VERHOUDING	512
NOMINAAL KOPPEL	7,5 Nm
MAX. UITGANGSKOPPEL	12 Nm
RENDEMENT	91%
LENGTE “A”	89 mm
MAX. TERUGSLAG	22 ´ (arc minutes)

.STP
